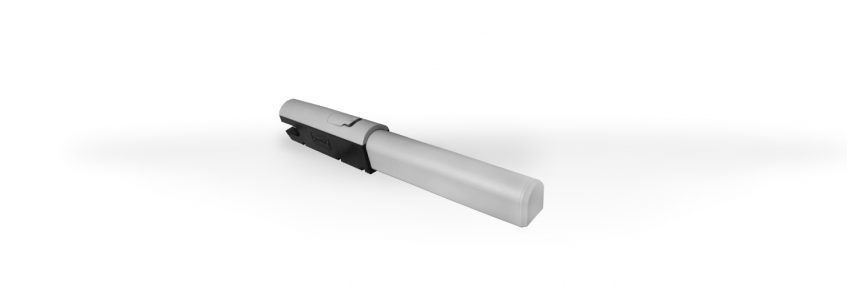

Применение: линейный привод Swing-3000 устанавливается на уличные распашные ворота с массой створки до 400 кг и шириной до 3 м; привод Swing-5000 — на ворота с массой створки до 500 кг и шириной до 5 м.
Преимущества: ходовой винт из высокопрочной стали и обладает улучшенными кинематическими характеристиками; высокай точность системы концевых выключателей; плавный ход и низкий уровень шума при работе.
Монтаж: устанвока привода осуществляется с помощью болтовых соединений, без применения сварочных работ, что значительно упрощает процесс монтажа; в комплект входят все необходимые для монтажа кронштейны и крепежные болты.
Дизайн: привод изготовлен из высокопрочного алюминиевого сплава и защищен от любого рода негативных воздействий окружающей среды.
| Технические характеристики | ||
|---|---|---|
| Модель привода |
Swing-3000 |
Swing-5000 |
| Масса, кг | 10 | 11 |
| Напряжение питания, В/Гц | 220/50 | |
| Потребляемый ток, А | 1,2 | |
| Мощность, Вт | 150 | |
| Интенсивность, % |
50
|
|
| Класс защиты | IP54 | |
| Усилие, Н | 3000 | |
| Скорость движения ходовой гайки, мм/сек | 15 | |
| Температурный диапазон, °С | от -40 до +55
|
|

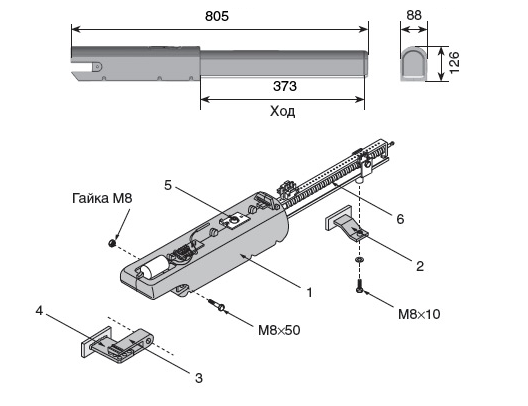

| Размеры привода, мм | 793х88х126 | 993х88х126 |
| Рабочий ход, мм | 300 | 500 |
| Максимальная ширина створки, м | 3 | 5 |
| Максимальная масса створки, кг | 400 | 500 |
| Базовая комплектация SWING-3000 / 5000 | |
|---|---|
| Привод | 2 шт. |
| Корпус платы управления (для PCB SW, 452 MPS, 455 D) | 1 шт. |
| Плата управления DoorHan PCB-SW | 1 шт. |
| Лампа DoorHan сигнальная с антенной 220 В | 1 шт. |
| Фотоэлементы DoorHan (приемник, передатчик) 25 м | 1 шт. |
| Ключ-кнопка DoorHan | 1 шт. |
| Приемник встроенный/встраиваемый DoorHan | 1 шт. |
