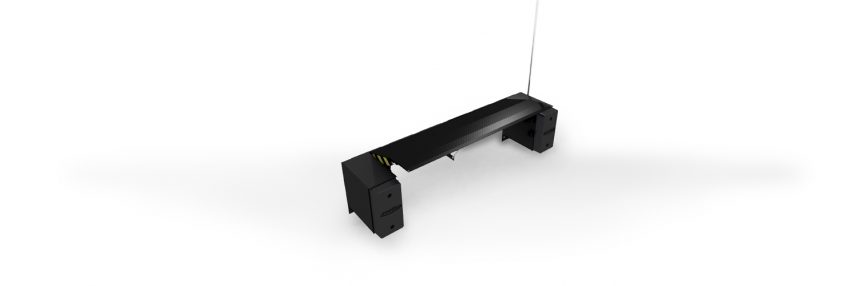

Механические платформы «минидок» серии MDLM DoorHan

Механическая уравнительная платформа «Минидок» серии MDLM не требует подведения электропитания, может использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу. По сравнению с механическими платформами других серий значительно меньше весит (370 кг), при этом выдерживает динамическую нагрузку в 6000 кг и статическую – в 9000 кг. Механическая платформа поднимается вручную силой 1 человека, при этом аппарель, поворачиваясь, открывается автоматически. Затем платформа опускается, пока не достигнет кузова грузовика. После окончания работ аппарель опускается, платформа приподнимается и возвращается в исходное положение.

Основные преимущества:

  • надежное оборудование при небольших затратах;
  • поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
  • длина аппарели составляет 300 мм;
  • благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса.

Технические характеристики

Размеры/особенности
Длина684 мм
Ширина1600/1800/2000 мм
Масса370 кг
Рабочий диапазон
• вверх
• вниз
0-100 мм
Толщина верхнего листа на крышке платформы6/(0,6-1,8)* мм
Цвет**Черный (RAL 9005)

* В скобках указана высота рифления.
** Окраска порошковая, с предварительной обработкой в дробеструйной камере

Технические характеристики
Допустимая нагрузка6000 кг (60 кН)
Максимальная точечная нагрузка (верхний лист 6 мм)1,3 Н/мм²
Класс очистки поверхности перед окраскойSa 2
Толщина окрашиваемого слоя60-90 мкм
Диапазон рабочих температурОт -30 до +50 °С

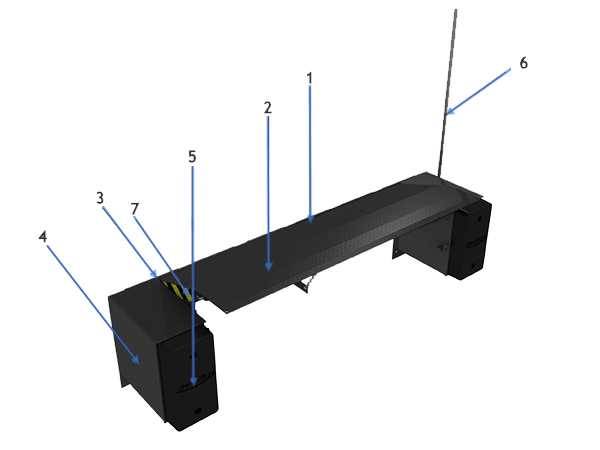

Конструкция

93e45b68787d6e83cb0c8d947f025911

  1. Крышка платформы
  2. Аппарель
  3. Ферма
  4. Тумба
  5. Бампер резиновый
  6. Рычаг
  7. Сигнальные черно-желтые полосы

Поверхность уравнительной платформы представляет собой стальной лист толщиной 6 мм с чечевичным рифлением высотой 0,6-1,8 мм и рассчитана на взаимодействие со стандартным 4-х колесным погрузчиком с надувными шинами. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм.

Комплектация

 СтандартноОпционально
Способ установкиВстроенный/подвеснойНа заказ другой способ установки
ЦветЧерный (RAL 9005)Любой, на заказ
Аппарель300 мм, фаска 35 мм400 мм, фаска 35 мм



b6881d1fdb5e8526ed4ed69f235611cf
